一、設備功能
設備主要用于軟包裝鋰離子電池在熱壓狀態下進行化成，能夠代替現有電池化成工藝的烘烤整形工藝，同時縮短化成時間，縮減電池制作周期，減少人工，電池在抽氣封口后表面更加平整，外觀更漂亮，同時完成電池的化成和熱壓整形。本設備由1套化成柜和2套夾具組成，化成柜有128個通道，每套夾具64個5V10A通道。本機由機架、化成夾具、電源三部分組成，具有加熱、溫控、充電、數據連接、通訊安全保護和煙霧報警等功能。
二、設備主要動作流程
溫控啟動---柜門打開---夾具打開---人工放入電池---夾具壓緊---柜門關閉---化成啟動---化成完成夾具自動開啟---柜門打開---人工取出電池。

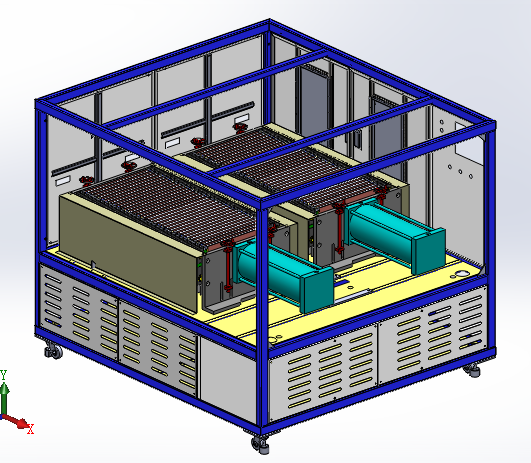

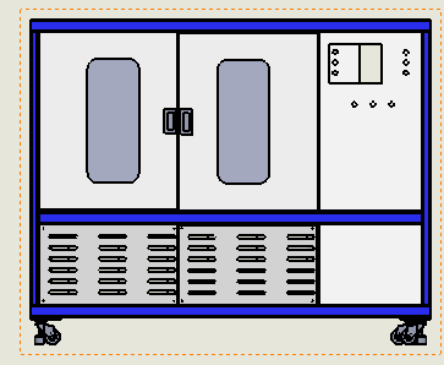

三、設備結構
整機尺寸：2500×1800×1750（長×寬×高）

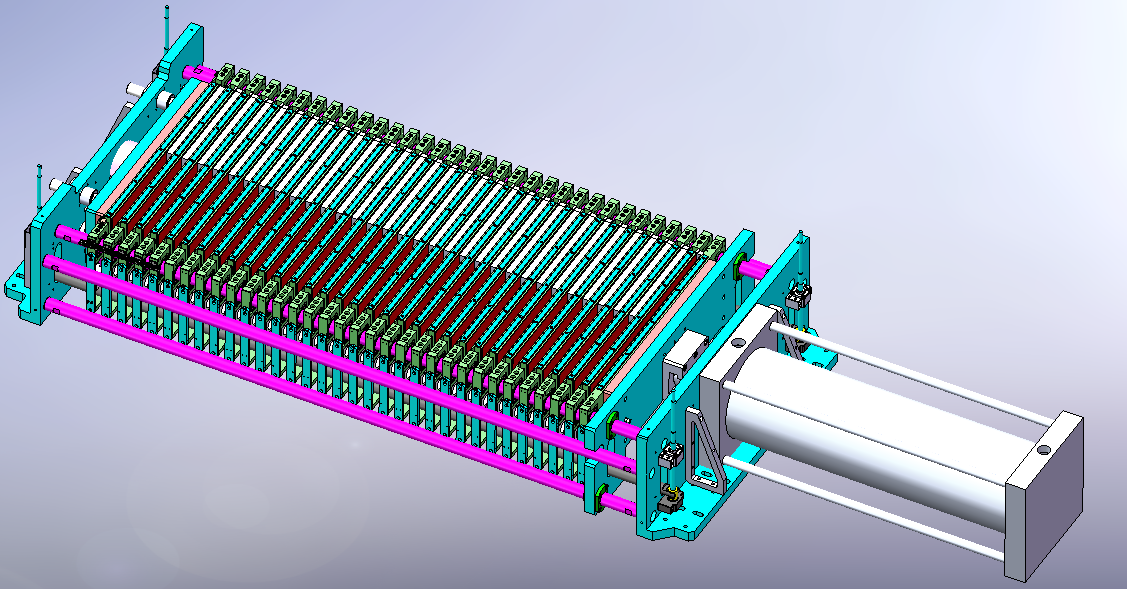

四、夾具結構圖

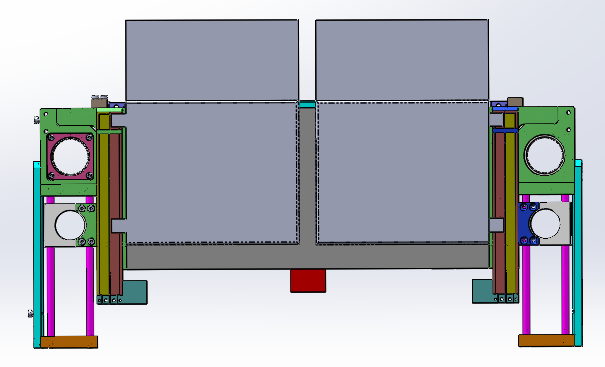

五、每層模塊上電池?cái)[放圖
六、電池來料尺寸規格
電芯來料尺寸規格如下：長A：60～120；寬B：60～100；厚T：2.5～8；氣囊袋：50～100；極耳寬度：4～30；極耳長度：15～30。
七、設備技術指標
1.電壓
1.1充電電壓設定范圍：直流0~5000mV；
1.2分辨率：0.1mV；
1.3精度：±0.1%FS+5dgt；
1.4放電電壓設定范圍：直流2000~4500mV。
2.電流
2.1充放電電流設定范圍：直流30~10000mA；
2.2分辨率：0.1mA；
2.3精度：±0.1%FS+5dgt。
3.充放電時間設定
3.1設定范圍：0~99小時59分；
3.2分辨率：1分鐘；
3.3數據記錄周期：1秒~60分。
4.通道采樣巡檢時間：5~20秒（可設置）。
5.充放電測試模式
5.1充電方式有兩種
5.1.1恒流充電（CCC）：結束條件為電壓或時間；
5.1.2恒流恒壓（CVC）：恒壓充電，結束條件為時間或電流。
5.2放電方式
5.2.1恒流放電（CCD）：結束條件為電壓或時間。
6.熱壓溫度范圍
6.1熱壓溫度控制范圍：室溫+10℃~90℃；
6.2熱壓溫度控制精度：±4℃（同一層夾具之內各層次之間的溫度差異）；
6.3升溫時間約20分鐘（目標溫度：80℃）。
7.壓力部分技術參數
7.1壓力設定范圍：500~3000kg；
7.2壓力控制精度：±20kg；
7.3壓力設定分辨率：±1kg。
8.環境要求
8.1環境溫度：25±15℃；
8.2相對濕度：30%~75%；
8.3壓縮空氣：0.25~0.76Mpa；
8.4無強電磁場干擾和腐蝕性氣體侵蝕。
9.電源要求
9.1電網電壓：交流380V±10%，三相五線；
9.2電網頻率：50Hz±1Hz；
9.3功率：化成電源約7.5kW，高溫壓力化成加熱啟動功率約3kW；
9.4備注：電網不穩定地區，應配備電源凈化穩壓裝置；應安裝有良好的安全地線。
10.精度校正周期：1年。
11.通道數：128通道。
12.軟件功能
12.1語言：簡體中文。
12.2準確控制限時間、限電壓、限電流的每進程結束條件。
12.3計算化成電池充電容量及能量參數。
12.4流程編輯和管理功能
12.4.1可設置31個工步參數、可設置最多256個循環。
12.4.2每個循環可編輯可由恒流充電、休眠等二種屬性可選。
12.4.3可將編輯完成的流程文件存檔備用。
12.5充電電流由30~10000mA可設置，可充電電壓由0~5V可設置，每個步驟時間可由1~1000min可設置。
12.6計算化成電池充放電容量及能量參數，能夠?qū)崟r(shí)繪制每節電池化成過程的動態曲線，包括電壓/時間曲線、電流/時間曲線、容量/時間曲線、能量/時間曲線、容量/電壓曲線等；要求可同時顯示多條曲線。所有曲線可以隨意放大或者縮小，以供檢查電流或者電壓在短時間內的穩定性。
12.7化成的庫存編輯以及修改功能。
12.8時間發送、校準功能。
12.9分類設置及啟動化成。
12.10新建窗口、排列圖標、層疊平鋪分隔顯示。
12.11對已化成的電池容量電壓等數據進行分類功能。
12.12每節電池的充電數據可以形成數據列表形式，供用戶查看和輸出打印。
12.13設備上下位軟件具有取關鍵數據功能
12.13.1休眠工步容量需要與上一次最后一條數據容量一致。
12.13.2轉步次的關鍵點電壓、電流數據要求在技術規格要求的精度范圍內。
12.13.3休眠時間要流程設置一致。
八、保護功能
1.電壓保護
1.1欠壓下限警戒電壓，強制電壓保護。
1.2電壓、電流波動率保護。
1.3放電電壓下限檢測。
1.4過壓保護。
1.5流程前初始電壓檢測。
1.6電壓上限、定時電壓、電流檢測。
2.安全保護
2.1報警功能：設置高位報警燈，提示狀態。
2.2設置緊急停止按鈕，急停時夾具自動張開。
2.3著火報警保護。
2.4設備報警停機后，可以從中斷位置繼續未完成的流程，而不需要從頭開始流程。
2.5如果下位機與上位機通訊中斷，通訊恢復正常后，可按原有流程繼續進行工作。
2.6超溫保護。
3.掉電保護
3.1當出現設備異常斷電之后，可繼續執行當前流程步。
3.2當出現時間通訊中斷或PC機故障時，設備將會自動進行入等待狀態，待通訊迅速復位后繼續當前流程。
九、三色燈顯示狀態
1.待機（未發流程或流程走完）————黃燈。
2.流程中（休眠、充電、放電）————綠燈。
3.系統故障（超溫、過壓、過流、硬件故障等）————紅燈。
十、設備功能
1.壓力分段設置，至少三段，偏差顯示、時間范圍。
2.溫度分段設置，至少三段，偏差顯示、時間范圍。
3.根據充電時間自動調節壓力。
4.根據充電時間自動調節溫度。
5.充電完畢、充電開始、自動識別顯示。
6.報警系統及記錄（包括煙霧、壓力、溫度等）。
7.氣缸動作顯示及參數。
十一、設備主要元器件
序號 | 名稱 | 品牌 |
1 | 溫度模塊 | 信捷 |
2 | PLC | 信捷 |
3 | 觸摸屏 | 顯控 |
4 | 電氣比例閥 | SMC |
5 | 電磁閥 | 亞德客 |
6 | 氣缸 | 定制 |
7 | 硅膠發熱板 | 定制 |
8 | 極耳壓條 | 定制 |
9 | 電源柜 | 藍奇(客戶可定制) |
十二、隨機配件
序號 | 名稱 | 規格 | 數量 |
1 | 麥拉紙 | 定制 | 10張 |
2 | 溫控線 | 定制 | 2條 |
3 | 硅膠發熱板 | 定制 | 2塊 |
4 | 硅膠片 | 定制 | 2塊 |
